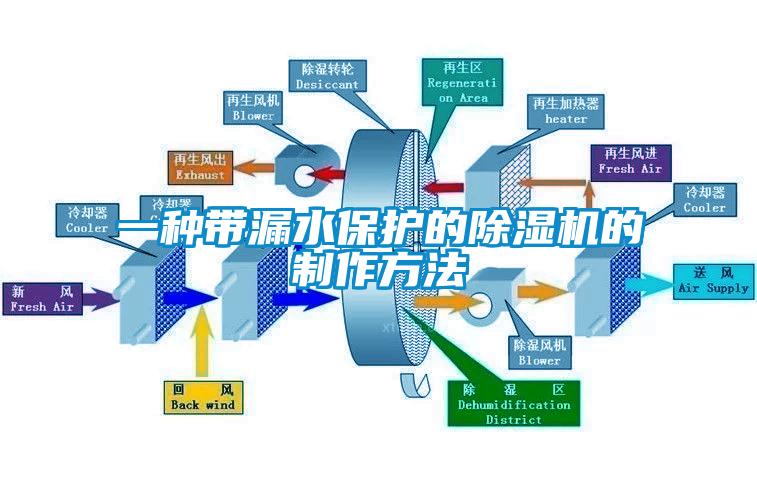

一種帶漏水保護的除濕機的制作方法
1.本實用新型屬于空氣除濕技術領域，特別是涉及一種帶漏水保護的除濕機。背景技術：2.近幾年來隨著人民的生活水平不斷提高，人們的消費觀念的更新以及人們對健康認識程度的提高，除濕機正逐步從以前的商用擴展到家用，成為許多家庭不可缺少的現代家電產品之一，除濕機作為一個與人類健康和生活質量提高息息相關的產業，其市場前景和市場潛力是不言而喻的，但它在實際使用中仍存在以下弊端：3.1、現有的除濕機在將周圍環境中的空氣收集至設備內部后經過冷凝操作將水分收集至設備內部，在此過程中由于設備內部空間有限，長時間工作后容易發生滿溢現象，對設備內部造成破壞，嚴重甚至會引起短路等狀況；4.2、現有的設備在對空氣進行除濕時往往只能對一個方向進行大量的空氣吸入處理，在工作環境較大時會導致環境中的水分分布不均，部分區域除濕效果會受到影響。5.因此，現有的設備無法滿足實際使用中的需求，所以市面上迫切需要能改進的技術，以解決上述問題。技術實現要素：6.本實用新型的目的在于提供一種帶漏水保護的除濕機，通過水位監測組件，解決了設備存在的漏水問題。7.為解決上述技術問題，本實用新型是通過以下技術方案實現的：8.本實用新型為一種帶漏水保護的除濕機，包括設備外殼，所述設備外殼的內部活動連接有儲水槽，所述儲水槽的內部固定連接有水位監測組件，所述水位監測組件包括底板，所述底板的頂部固定連接有限位柱，所述限位柱的外側活動套接有浮力環，所述浮力環的頂部固定連接有滑套，所述滑套的外側固定連接有連動桿，所述底板的頂部固定連接有變阻桿，所述變阻桿的外側活動套接有導電探針，所述導電探針的內部固定連接有限位環。9.進一步地，所述設備外殼的一側開設有水位顯示屏，所述設備外殼的內部固定連接有兩個風扇，所述設備外殼的內部固定連接有熱交換冷凝板，所述設備外殼的內部固定連接有方向調節組件，所述方向調節組件包括固定塊，所述固定塊的一側固定連接有電機，所述電機的輸出軸通過傳動部件與主動齒輪進行傳動連接，所述主動齒輪的外側活動連接有從動齒輪，所述從動齒輪的內部固定套接有連動柱，所述連動柱的底部固定連接有底座。10.進一步地，所述連動桿遠離滑套的一端與限位環進行固定連接，所述滑套與限位環始終處于同一高度。11.進一步地，所述設備外殼的正面開設有多行等距排布的通氣柵格，所述設備外殼的通氣柵格與風扇互相配合。12.進一步地，所述儲水槽的底部開設有兩個滑條，所述設備外殼的內部開設有兩條滑槽，所述儲水槽的兩個滑條與設備外殼的兩個滑槽分別相互配合。13.進一步地，所述浮力環的內部為中空狀態，當浮力環完全沉沒在水體中時能夠提供大小為二十牛頓的浮力。14.本實用新型具有以下有益效果：15.1、本實用新型通過設置水位監測組件，使設備能夠提供跟隨水位變化而變化的阻值，在控制系統的處理下使設備能夠通過數值反饋出直觀的水位高度，當水位過高時便可以及時對設備內積水進行清理，防止設備內部發生漏水。16.2、本實用新型通過設置方向調節組件，使設備外殼可以在方向調節組件的作用下進行轉動，改變風扇的朝向，進而使設備能夠全方位對周圍環境進行除濕，提高了設備的除濕效率。附圖說明17.為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例描述所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。18.圖1為本實用新型整體結構示意圖；19.圖2為本實用新型整體爆炸結構示意圖；20.圖3為本實用新型水位監測組件結構示意圖；21.圖4為本實用新型方向調節組件結構示意圖。22.附圖中，各標號所代表的部件列表如下：23.1、設備外殼；2、水位顯示屏；3、儲水槽；4、底座；5、風扇；6、熱交換冷凝板；7、水位監測組件；8、方向調節組件；701、底板；702、限位柱；703、浮力環；704、滑套；705、連動桿；706、變阻桿；707、導電探針；708、限位環；801、固定塊；802、電機；803、傳動部件；804、主動齒輪；805、從動齒輪；806、連動柱。具體實施方式24.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。25.請參閱圖1-3所示，本實用新型為一種帶漏水保護的除濕機，包括設備外殼1，設備外殼1的內部活動連接有儲水槽3，儲水槽3的內部固定連接有水位監測組件7，水位監測組件7包括底板701，底板701的頂部固定連接有限位柱702，限位柱702的外側活動套接有浮力環703，浮力環703的頂部固定連接有滑套704，滑套704的外側固定連接有連動桿705，底板701的頂部固定連接有變阻桿706，變阻桿706的外側活動套接有導電探針707，導電探針707的內部固定連接有限位環708；26.根據上述技術，除濕機在將周圍環境中的空氣收集至設備內部后經過冷凝操作將水分收集至儲水槽3的內部，在此過程中由于儲水槽3的空間有限，設備長時間工作后容易發生滿溢現象，對設備內部造成破壞，嚴重甚至會引起短路等狀況，當儲水槽3的內部有積水時，通過浮力環703提供浮力，帶動滑套704在限位柱702的外側上升，在連動桿705的連動作用下限位環708在變阻桿706的外側上升，進而改變導電探針707的位置，使變阻桿706在電路中能夠提供跟隨水位變化而變化的阻值，在控制系統的處理下使設備能夠通過數值反饋出直觀的水位高度，當水位過高時便可以及時對設備內積水進行清理，防止設備內部發生漏水；27.連動桿705遠離滑套704的一端與限位環708進行固定連接，滑套704與限位環708始終處于同一高度，通過連動桿705對滑套704和限位環708進行連動，使限位環708始終能夠對水位高度進行監測，保證了監測的準確性；28.儲水槽3的底部開設有兩個滑條，設備外殼1的內部開設有兩條滑槽，儲水槽3的兩個滑條與設備外殼1的兩個滑槽分別相互配合，通過配合使儲水槽3的內部積攢有較多水分時能夠直接拉出并進行清理，提高了設備操作的便捷性；29.浮力環703的內部為中空狀態，當浮力環703完全沉沒在水體中時能夠提供大小為二十牛頓的浮力，通過較大的浮力使浮力環703能夠穩定的帶動滑套704上升或下降，保證了監測水位高度時的精確度。30.其中如圖1、圖2和圖4所示，設備外殼1的一側開設有水位顯示屏2，設備外殼1的內部固定連接有兩個風扇5，設備外殼1的內部固定連接有熱交換冷凝板6，設備外殼1的內部固定連接有方向調節組件8，方向調節組件8包括固定塊801，固定塊801的一側固定連接有電機802，電機802的輸出軸通過傳動部件803與主動齒輪804進行傳動連接，主動齒輪804的外側活動連接有從動齒輪805，從動齒輪805的內部固定套接有連動柱806，連動柱806的底部固定連接有底座4；31.根據上述技術，設備在對空氣進行除濕時往往只能對一個方向進行大量的空氣吸入處理，在工作環境較大時會導致環境中的水分分布不均，部分區域除濕效果受到影響，通過電機802提供動力，在傳動部件803的傳動作用下主動齒輪804帶動從動齒輪805轉動，然后通過連動柱806將從動齒輪805連接與底座4進行連接，由于底座4與地面接觸始終處于靜止狀態，通過方向調節組件8可以帶動設備外殼1進行轉動，改變風扇5的朝向，進而使設備能夠全方位對周圍環境進行除濕，提高了設備的除濕效率；32.設備外殼1的正面開設有多行等距排布的通氣柵格，設備外殼1的通氣柵格與風扇5互相配合，通過配合使設備能夠將環境內的空氣快速抽入，保證了設備的除濕效果。33.以上僅為本實用新型的優選實施例，并不限制本實用新型，任何對前述各實施例所記載的技術方案進行修改，對其中部分技術特征進行等同替換，所作的任何修改、等同替換、改進，均屬于在本實用新型的保護范圍。
<
<
<
<
<
<
<
<
