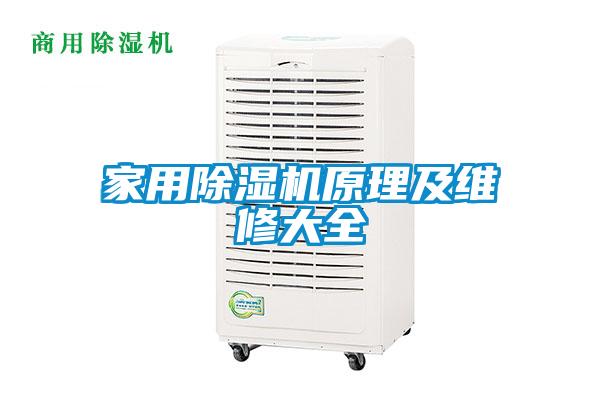

家用除濕機原理及維修大全
一、產品外觀及組成型號為WD-DT561B
二、產品使用功能操作
三、故障現象代碼及故障檢修方法
四、拆卸整機外殼步驟
第一步先拿出水箱與過濾網。
第二步拿開濾網后與水箱后可見機器里面左右兩邊上固定螺絲。
第三步先拆后殼全部正面6PCS、左右兩側各PCS，共8顆固定螺絲后。向后方稍微用力將后殼取出。
第四步拆前殼左右兩側各4PCS固定螺絲、正面下方2PCS固定螺絲后即可松開，見下圖。
五、常見故障配件位置說明
⊥87⊥、環境溫濕度傳感器安裝位置
當傳感器發生故障后會自動檢測提示E1和E4需檢修傳感器位置。
更換濕度傳感器直接打開過濾網可見白色保護蓋擰開螺絲即可更換。然后把接線位置上的固定透明膠用力扣掉后拔出接線即可取出配件。見下圖。
作用；主要自動監測感應環境溫度、濕度值以及其它控制作用。
2、管溫傳感器（除霜感應器）安裝位置
當傳感器發生故障后會自動檢測提示E2需檢修傳感器位置與接線地方。
更換時先拔出不銹鋼卡片，然后直接拔出即可。
作用；自動除霜啟動感應。
3、水位磁性開關安裝位置
當水箱里面浮球磁鐵未對準此開關時或水箱滿水、開關異常都會出現E7水滿提示。
更換時先將電控盒2PCS固定螺絲擰出取出電控盒，再將磁性開關1PCS固定螺絲擰出取出磁性開關。（磁性開關安裝時平面朝上）
4、水箱結構示意圖
5、更換水箱浮球閥步驟
首先拆除水箱蓋兩側膠帶，向上用力取出水箱蓋。再將浮球閥取出即可。
6、顯示按鍵面板
更換顯示按鍵面板需拆除后殼、前殼、頂蓋、出風口防護網、顯示板蓋，如圖：
7、電源主控板
更換主控板需拆除后殼、前殼、電控盒蓋、主板插線如下圖（更改電控板時，需注意電控板插線與電路圖一致后才可通電）
8、風輪、電機（更換風輪、電機需拆除后殼、前殼、風道蝸殼），如下圖。
9、負離子發生器、PM2.5檢測模塊（PM報警時），如下圖。
10、其它零部件示意圖
<
<
<
<
<
<
<
<
